|
제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | SUH660, 1.4980 | 제품: | SUH660 스테인리스 스틸 와이어 |
|---|---|---|---|
| 사양: | JIS G4315 | 직경: | 0.8 ~ 16.0mm |
| 전달 조건: | 솔루션은 단련했습니다 | ||
| 강조하다: | SUH660 JIS G4315 강선,SUH660 냉간 단조 강선,SUH660 냉간 단조 강선 |
||

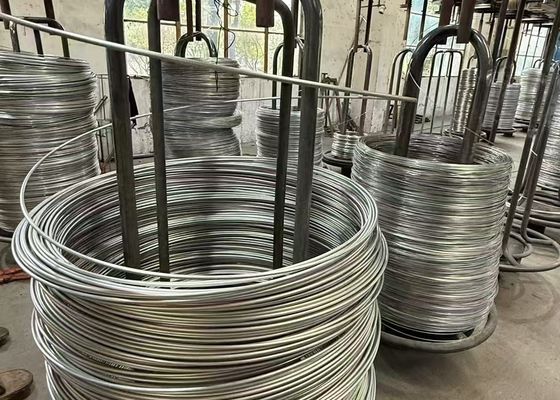

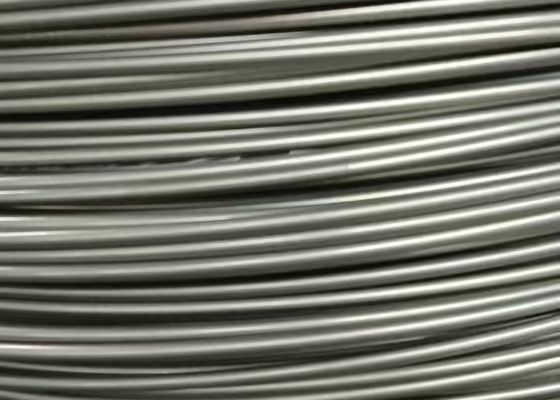

SUH660 JIS G4315 냉간 단조 및 냉간 압조용 스테인리스강 와이어
사양 JIS G4315 냉간 단조 및 냉간 압조용 스테인리스강 와이어
ASTM A493 표준, 냉간 단조 및 냉간 압조용 스테인리스강 와이어 및 와이어 로드
ISO 4954, 섹션 5, 냉간 압조 및 냉간 압출용 강철
재료 SUH660, 1.4980, UNS S66286
석출 경화 스테인리스강인 SUH 660은 최대 700°C의 고온에서 뛰어난 강도를 제공합니다.
오스테나이트계 스테인리스강을 능가합니다. Type 304보다 니켈 함량이 높은 660 특수 스테인리스강
또한 경화를 위해 티타늄 및 알루미늄과 같은 원소를 포함합니다.
시효 경화는 '상 [Ni3 (Al, Ti)]을 석출하는 데 사용되어 고온에서 이 금속을 매우 강하게 만듭니다.

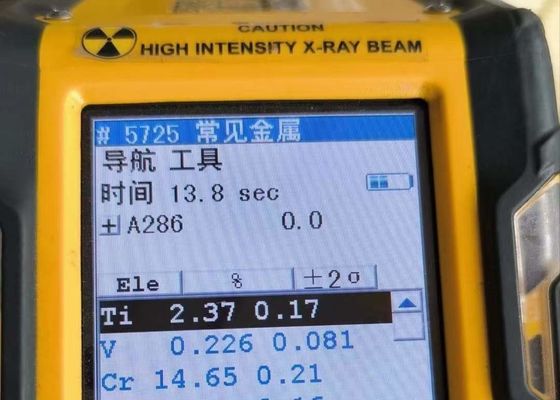

화학 조성 JIS G4315
| 재료 | C | Si | Mn | P | S | Cr | Ni | 기타 |
| SUH660 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 13.5-16.0 | 24.0-27.0 |
V 0.10-0.15 Ti 1.9-2.35 Al 0.35 B 0.001-0.010 Mo 1.00-1.50 |
일반적인 기계적 특성
SUH660 스테인리스강 와이어는 용체화 어닐링 상태로 제공됩니다.
인장 강도: 603 Mpa
연신율: 60
단면 수축률 A: 78
열처리
석출 경화 스테인리스강 660 합금.
용체화 열처리 후 시효를 통해 강도가 증가합니다.
일반적으로 다음과 같이 두 단계의 열처리가 수행됩니다.
용체화 열처리: 980°C; 오일 또는 수냉
시효 경화: 720°C × 16시간; 공랭
용체화 열처리 후 오일 또는 수냉이 필요하지만 얇은 금속의 경우 공랭이 더 좋습니다.
목표 강도를 얻으려면 시효에 적합한 온도와 유지 시간을 사용하는 것이 중요합니다.
응용 분야
볼트, 패스너, 자동차 산업과 같이 고온 강도가 필요한 경우 탁월한 선택입니다.
Wuxi Guanglu Special Steel Co., Ltd. – 고성능 특수 합금의 생산성 파트너.
자세한 내용은 문의하십시오.
문의를 기다리고 있습니다.
+86 510-8181-2873으로 전화하거나
export@guanglusteel.com으로 이메일을 보내주세요.
담당자: Mr. Paul
전화 번호: 86-510-81812873
팩스: 86-510-81812872
